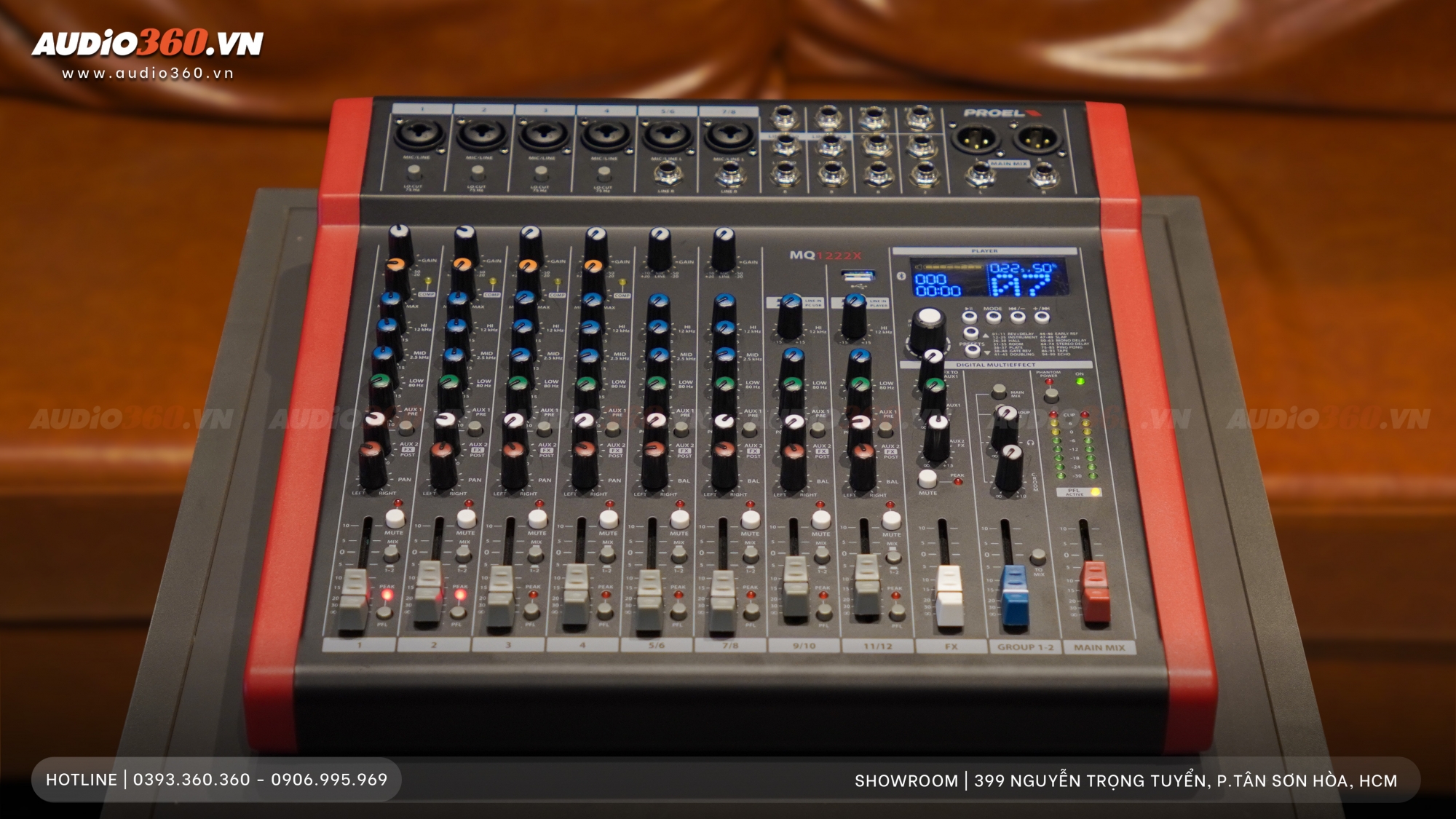

MIXER PROEL MQ1222X

MIXER PROEL MQ1222X - 12 NGÕ VÀO, DSP 24-BIT, KẾT NỐI BLUETOOTH

Mixer Proel MQ1222X là bàn trộn âm thanh 12 ngõ vào thuộc dòng MQ X của PROEL, được phát triển cho nhu cầu biểu diễn trực tiếp và các hệ thống âm thanh cố định. Sản phẩm sở hữu thiết kế nhỏ gọn, tích hợp 6 preamp micro, DSP 24-bit với 99 preset hiệu ứng, cùng khả năng phát nhạc qua Bluetooth, USB và kết nối với máy tính thông qua giao diện USB.

MQ1222X được trang bị EQ 3 băng tần, FET Compressor 1 núm trên CH 1-4, 2 đường AUX và Stereo Group Bus 1-2, mang đến khả năng xử lý và phân tuyến tín hiệu linh hoạt trong nhiều cấu hình âm thanh.

1. Xử lý âm thanh linh hoạt, dễ kiểm soát

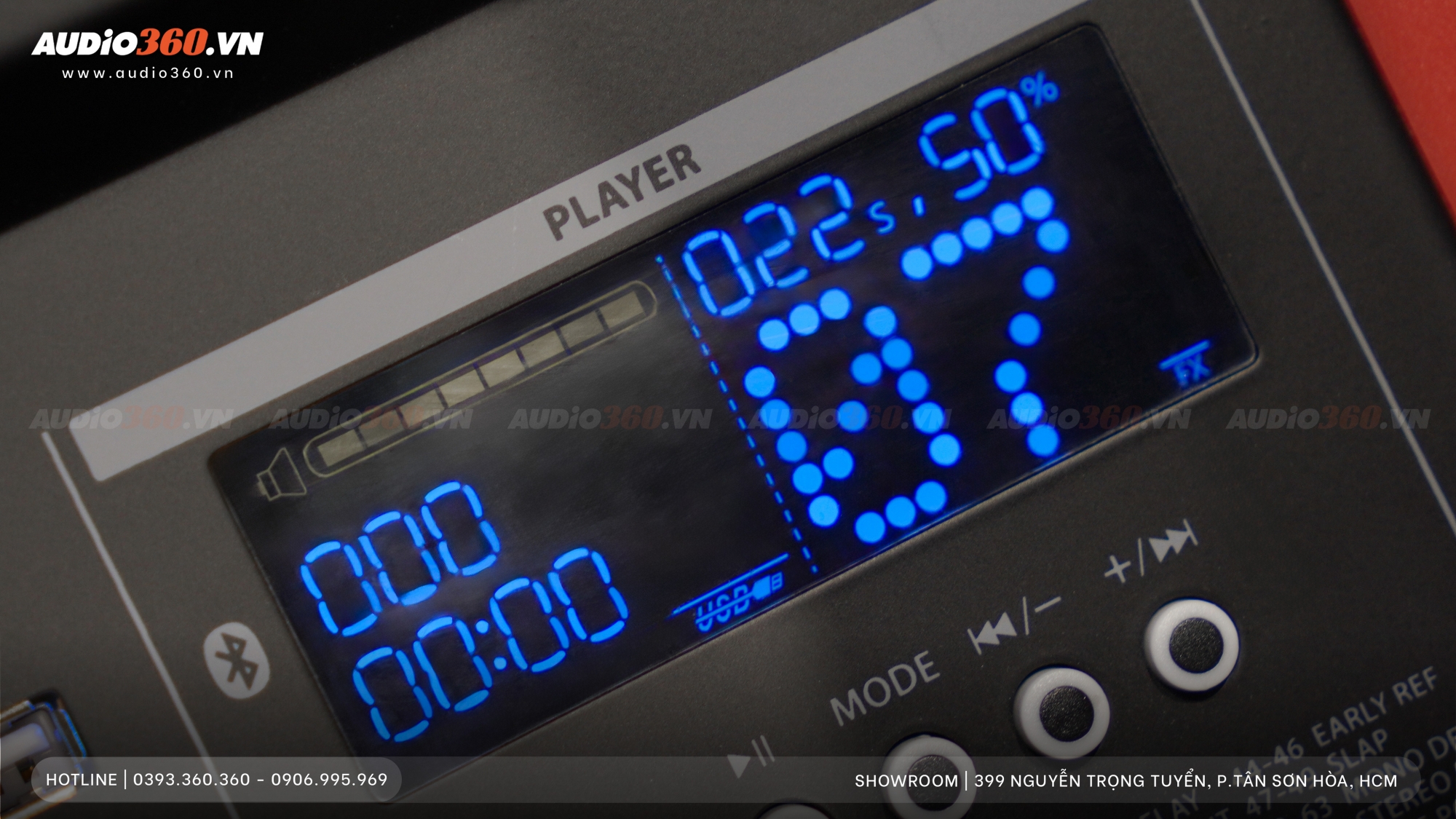

MQ1222X tích hợp DSP 24-bit với 99 preset hiệu ứng, cho phép lựa chọn và điều chỉnh các hiệu ứng trực tiếp trên mixer. Hệ thống điều khiển gồm màn hình LCD, núm DIAL, đèn PEAK LED, MUTE switch và MUTE footswitch, hỗ trợ thao tác thuận tiện trong quá trình sử dụng.

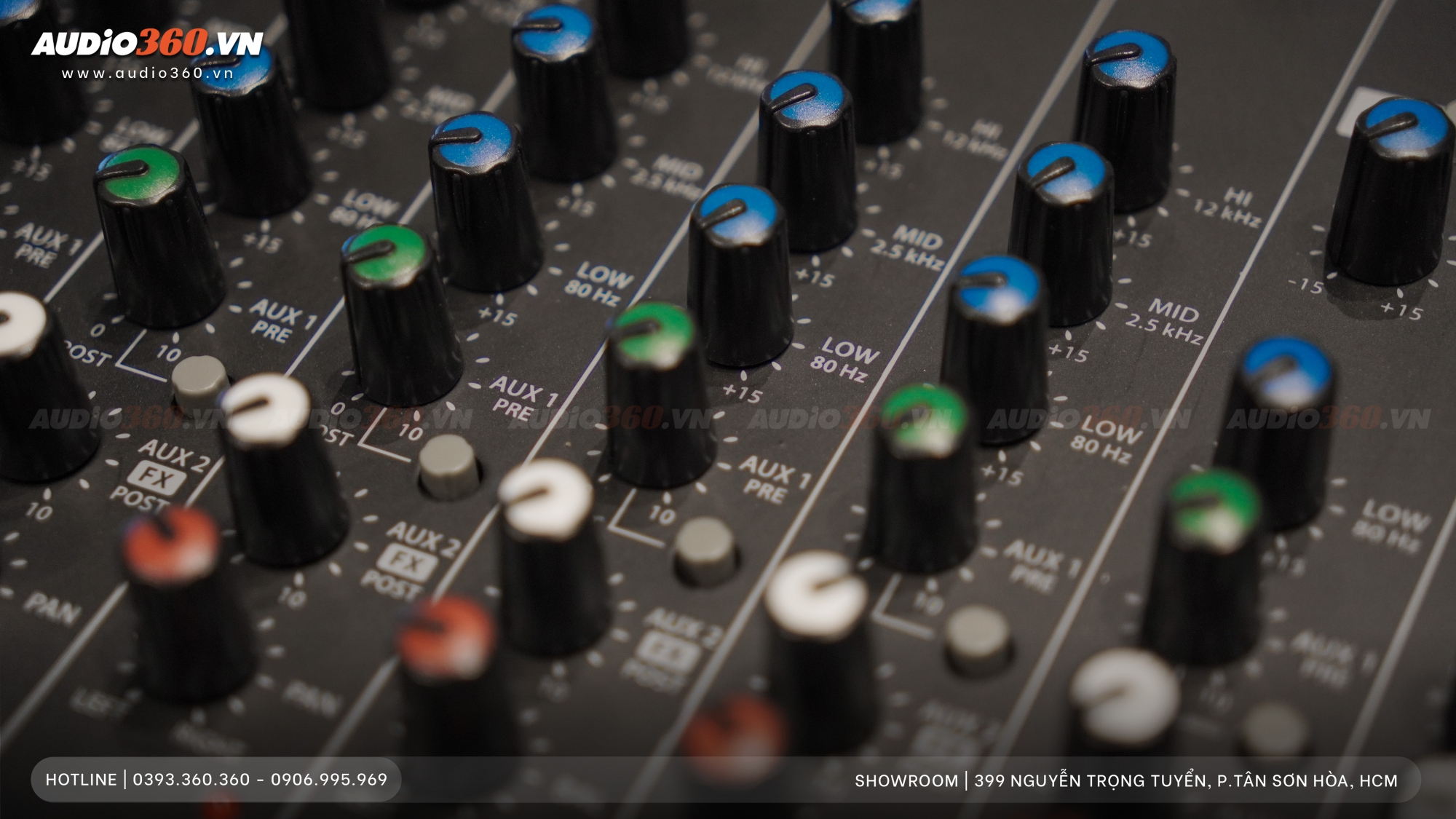

Các kênh 1-4 được trang bị FET Compressor điều chỉnh bằng một núm, giúp kiểm soát mức động của tín hiệu. Đồng thời, EQ 3 băng tần HIGH, MID và LOW cho phép điều chỉnh âm sắc của từng nguồn tín hiệu.

2. 12 ngõ vào, đáp ứng nhiều nguồn tín hiệu

MQ1222X cung cấp tổng cộng 12 ngõ vào, trong đó có 6 preamp micro.

• CH 1-4: ngõ vào kết hợp MIC-XLR / LINE-JACK.

• CH 5-8: ngõ vào MIC-XLR / LINE-JACK L và LINE-JACK R, có thể sử dụng ở chế độ mono hoặc stereo.

• CH 9-12: ngõ vào LINE-JACK L/R, hỗ trợ nguồn tín hiệu line mono hoặc stereo.

Khi không sử dụng ngõ LINE-R, các kênh hỗ trợ có thể hoạt động ở chế độ mono thông qua ngõ LINE-L. Cách bố trí này cho phép MQ1222X kết nối nhiều loại nguồn tín hiệu như micro, nhạc cụ, thiết bị phát nhạc và các nguồn line khác.

3. Kết nối Bluetooth và USB

MQ1222X được tích hợp hệ thống phát nhạc và giao diện USB, giúp kết nối với nhiều nguồn âm thanh mà không cần thêm thiết bị bên ngoài.

Người dùng có thể:

• Phát nhạc không dây thông qua Bluetooth 5.0.

• Phát file MP3 từ USB KEY qua cổng USB-A.

• Kết nối với máy tính thông qua PC USB interface USB-C.

• Phát lại âm thanh từ máy tính hoặc ghi âm trực tiếp vào máy tính thông qua giao diện USB.

• Đưa tín hiệu PC USB vào CH 9/10 để tiếp tục xử lý qua EQ, AUX Send và FX trước khi đưa ra MAIN MIX.

Tín hiệu từ USB KEY cũng có thể được đưa trực tiếp đến MAIN MIX hoặc đưa vào CH 11/12 để tiếp tục điều chỉnh EQ, AUX và FX.

4. Kiểm soát tín hiệu với AUX và GROUP

MQ1222X được trang bị 2 đường AUX Send phục vụ việc phân phối tín hiệu đến monitor hoặc các thiết bị xử lý bên ngoài. AUX 1 có thể lựa chọn Pre-fader hoặc Post-fader thông qua công tắc POST. Ở chế độ Pre-fader, mức tín hiệu AUX không phụ thuộc vào Fader kênh, phù hợp để tạo mix monitor. Khi chuyển sang Post-fader, tín hiệu AUX thay đổi theo mức Fader của từng kênh.

AUX 2/FX hoạt động ở chế độ Post-fader, đồng thời gửi tín hiệu đến bộ xử lý hiệu ứng kỹ thuật số tích hợp trong mixer. Mixer cũng được trang bị Stereo Group Bus 1-2. Người dùng có thể gom nhiều kênh vào GROUP 1-2 để kiểm soát mức tín hiệu theo nhóm. Khi kích hoạt GROUP 1-2 TO MIX, tín hiệu từ Group có thể được đưa trở lại MAIN MIX.

5. Theo dõi tín hiệu trực quan

MQ1222X được trang bị PFL (Pre-Fader Listening) và L/R LEVEL meter, hỗ trợ theo dõi và kiểm tra tín hiệu trong quá trình vận hành. Chức năng PFL cho phép nghe trước tín hiệu của từng kênh thông qua PHONES hoặc C.ROOM OUTPUT, đồng thời hiển thị mức tín hiệu trên meter. Điều này giúp người dùng kiểm tra tín hiệu đầu vào trước khi đưa vào bản mix chính. Hệ thống L/R LEVEL meter sử dụng các cột LED để hiển thị mức tín hiệu, giúp người dùng dễ dàng theo dõi mức âm lượng trong quá trình sử dụng.

6. Thiết kế nhỏ gọn, phù hợp sử dụng lưu động

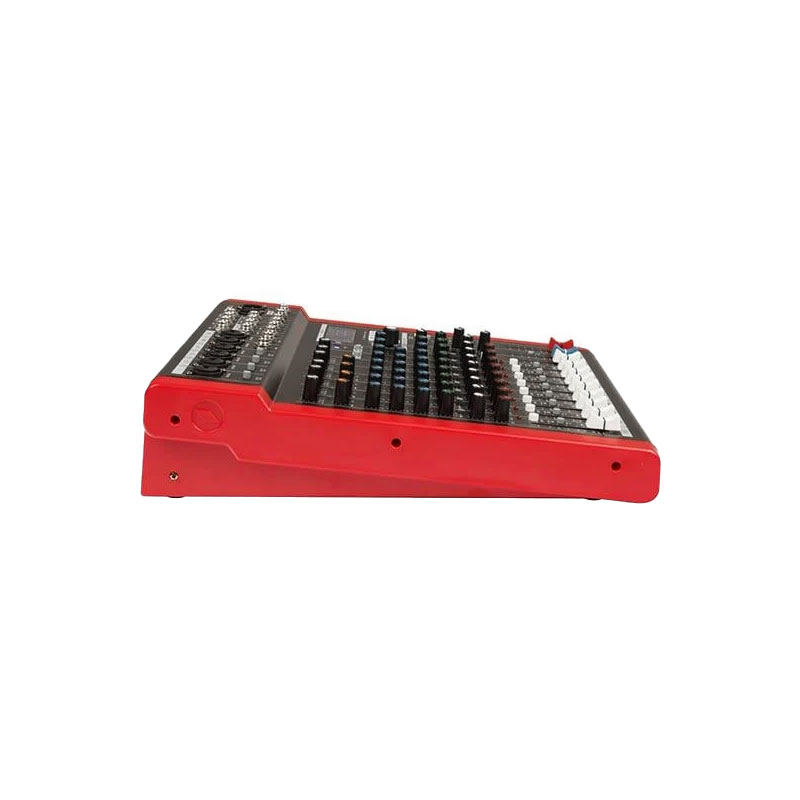

Proel MQ1222X có kích thước 35.2 × 35.2 × 9 cm và trọng lượng 3,9 kg, thuận tiện cho việc bố trí cũng như di chuyển trong các hệ thống âm thanh. Mixer được thiết kế với vỏ kim loại, hướng đến độ bền trong quá trình sử dụng. PROEL cũng cung cấp tùy chọn túi đựng có đệm và bộ kit gắn rack 19 inch, phù hợp với nhu cầu vận chuyển hoặc lắp đặt trong hệ thống rack.

7. Thông số kĩ thuật:

Kênh đầu vào Mono

• Độ nhạy ngõ vào Micro: -10 đến -50 dB
• Đầu nối ngõ vào Micro: XLR-F cân bằng
• Trở kháng ngõ vào Micro: 3 kΩ
• Độ nhạy ngõ vào Line: +20 đến -20 dB
• Đầu nối ngõ vào Line: JACK cân bằng
• Trở kháng ngõ vào Line: 30 kΩ
• Bộ lọc Lo Cut: 75 Hz, 18 dB/oct
• EQ High: ±15 dB @ 12 kHz (Shelving)
• EQ Mid: ±15 dB @ 2,5 kHz (Peaking)
• EQ Low: ±15 dB @ 80 Hz (Shelving)
• Compressor: Compressor FET 1 núm điều chỉnh trên kênh 1–4

Kênh đầu vào Stereo

• Độ nhạy ngõ vào Micro: -10 đến -50 dB
• Đầu nối ngõ vào Micro: XLR-F cân bằng
• Trở kháng ngõ vào Micro: 3 kΩ
• Độ nhạy ngõ vào Line: +20 đến -20 dB
• Đầu nối ngõ vào Line: JACK cân bằng
• Trở kháng ngõ vào Line: 30 kΩ
• Độ nhạy ngõ vào Line bổ sung: -10 dBV
• Đầu nối ngõ vào Line bổ sung: JACK cân bằng
• Trở kháng ngõ vào Line bổ sung: 10 kΩ
• EQ High: ±15 dB @ 12 kHz (Shelving)
• EQ Mid: ±15 dB @ 2,5 kHz (Peaking)
• EQ Low: ±15 dB @ 80 Hz (Shelving)

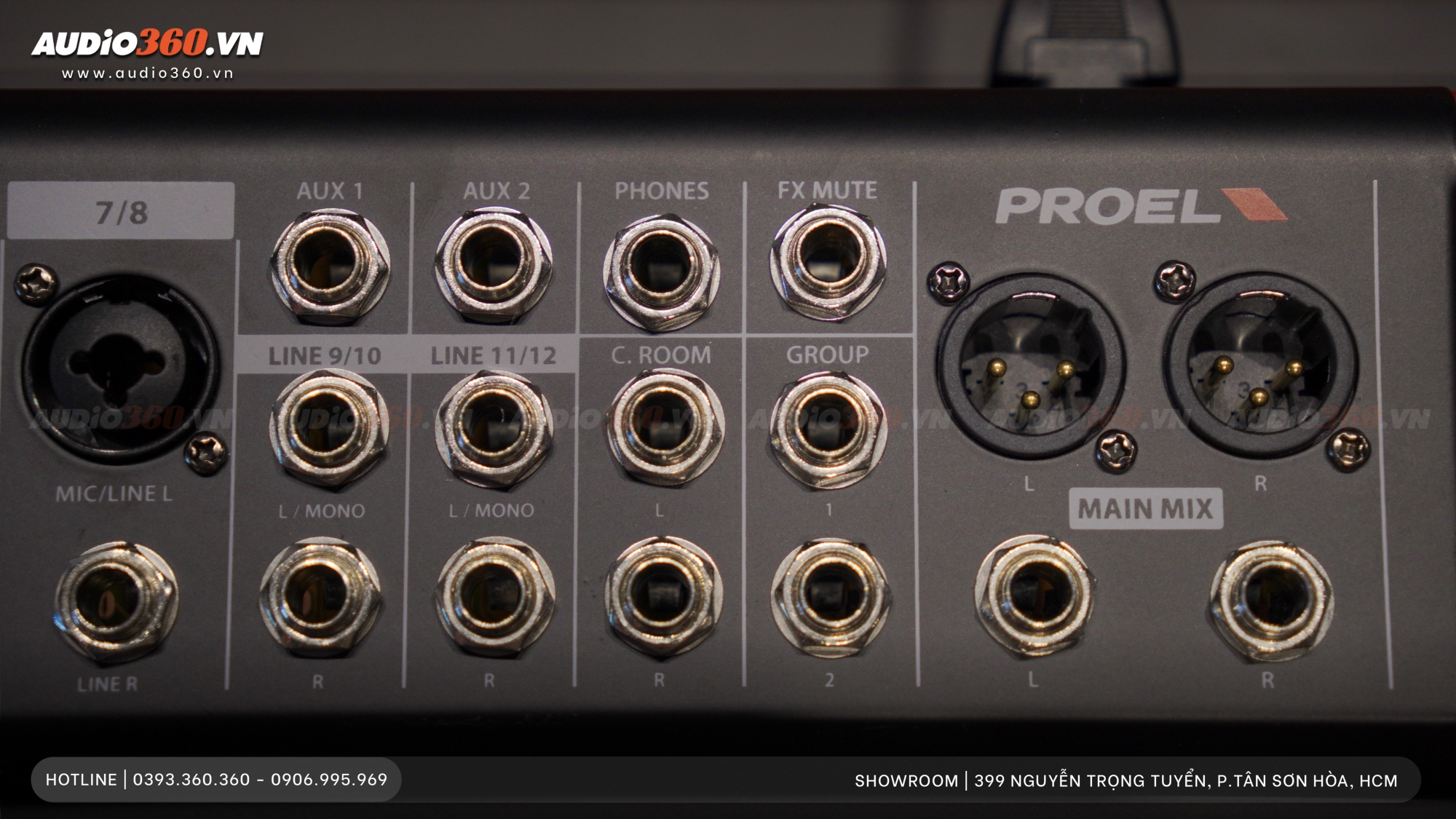

Khu vực Master

• Mức ngõ ra Main Mix: +4 dBu
• Đầu nối Main Mix: JACK và XLR-M cân bằng
• Mức ngõ ra Control Room: 0 dBu
• Đầu nối Control Room: JACK không cân bằng
• Mức ngõ ra Group: +4 dBu
• Đầu nối Group: JACK cân bằng
• Mức ngõ ra FX/AUX: 0 dBu
• Đầu nối FX/AUX: JACK không cân bằng
• Trở kháng tai nghe tối thiểu: 32 Ω
• Công suất ngõ ra tai nghe tối đa: 2 × 193 mW
• Đầu nối tai nghe: JACK Stereo

Bộ xử lý hiệu ứng kỹ thuật số / Trình phát

• Số lượng hiệu ứng: 99 preset
• Độ phân giải DSP: 24-bit
• Bluetooth: Phiên bản 5.0, hỗ trợ truyền phát âm thanh
• Giao diện USB kết nối máy tính: USB 2.0 / 3.0 Type-C
• USB Player: USB 2.0 / 3.0 Type-C
• Bộ chuyển đổi A/D và D/A: 24-bit / 48 kHz
• Điều khiển: Màn hình LCD, núm điều chỉnh (DIAL), đèn LED PEAK, công tắc MUTE, công tắc chân MUTE

Thông số chung

• Mức ngõ ra tối đa: +22 dBu
• Độ xuyên âm (Crosstalk): >82 dBu @ 1 kHz
• Nhiễu nền (Hum & Noise): < -93 dBu (không trọng số)
• THD + Noise: <0,008% @ +4 dB, 1 kHz
• Kích thước (Rộng × Cao × Sâu): 352 × 352 × 90 mm
• Trọng lượng: 3,90 kg

Nguồn điện

• Điện áp nguồn: 110-240 VAC (±10%), 50/60 Hz
• Dây nguồn đi kèm: Chuẩn châu Âu (Schuko), Mỹ (NEMA 5-15P), Anh (BS1363)
• Công suất tiêu thụ: 50 W​

Với 12 ngõ vào, 6 preamp micro, DSP 24-bit, Bluetooth, USB và hệ thống AUX/Group linh hoạt, Proel MQ1222X phù hợp cho các hệ thống âm thanh biểu diễn trực tiếp, sân khấu, nhạc công, nghệ sĩ biểu diễn và hệ thống âm thanh cố định.

Sản phẩm phù hợp với người dùng cần một mixer có nhiều ngõ vào trong thiết kế gọn, đồng thời tích hợp sẵn hiệu ứng kỹ thuật số, khả năng phát nhạc không dây và giao diện USB để phục vụ nhiều nhu cầu xử lý và kết nối âm thanh.
